Pre projekt Stein2 sme realizovali moderné interiérové schodisko vo vstupnej hale. Máme radosť, že sme k takémuto krásnemu projektu mohli prispieť svojou troškou, ako navrhovateľ technologicky lepšieho a finančne efektívnejšieho riešenia. Je našim poslaním hľadať pre našich klientov lepšie riešenia.
Pozrite si priebeh našej realizácie od úpravy pôvodného technického návrhu schodiska po sfinalizovanie priamo na mieste.
- Začiatok príprav: 03/2018
- Termín montáže: 04/2018
- Produkt: interiérové schodisko s betónovými schodnicami a skleneným zábradlím s vrchným madlom
- Použité sklo: na zábradlie ESG/VSG 8.8/1,2 mm ; na galérií ESG/VSG 10.10/2 mm
- Uchytenie: Oceľová konštrukcia schodiska je pevne kotvená k stropnej doske na poschodí. Časť hmotnosti konštrukcie je zároveň zavesená na oceľových lanách kotvených do stropu, ktoré prešlo pri finalizácií ťahovou skúškou. Sklo zábradlia je ku konštrukcií ukotvené pomocou profilov, ktoré sú súčasťou nosnej konštrukcie.
Najvyšší štandard a pohodlie
Renováciou bývalého areálu Stein v Bratislave vzniknú kancelárie priamo v Starom Meste, na križovatke Legionárskej a Krížnej ulice. Spolu s bytmi prinesú do opusteného priestoru starého pivovaru život. Nový dvor by mal byť plný zelene, obchodov, kaviarní, reštaurácií a ponúkať všetko potrebné k správnemu pracovnému prostrediu.
Nová zástavba prirodzene zapadá do tej existujúcej a dominantou okolia naďalej zostávajú aj kupola Spilky.
Zrkadlový obklad v kupole Spilky: Pozrite si, ako sme prežiarili podkrovie.
Rozsah zákazky
Predmetom našej zákazky bolo presklené schodisko vo vstupnej hale. Pripravili sme všetky kovové prvky - schodnicu, schody, tiahla, platne a kotvenie. Celková hmotnosť ocele presahovala 2,5 tony. Pre povrchovú úpravu sme zvolili kartáčovanie, ktoré je podobné brúsenej nerezi. Ako ochranu pred vonkajšími vplyvmi a pred koróziou sme aplikovali uzatvárajúci matný lak.
Lepšie a cenovo výhodnejšie

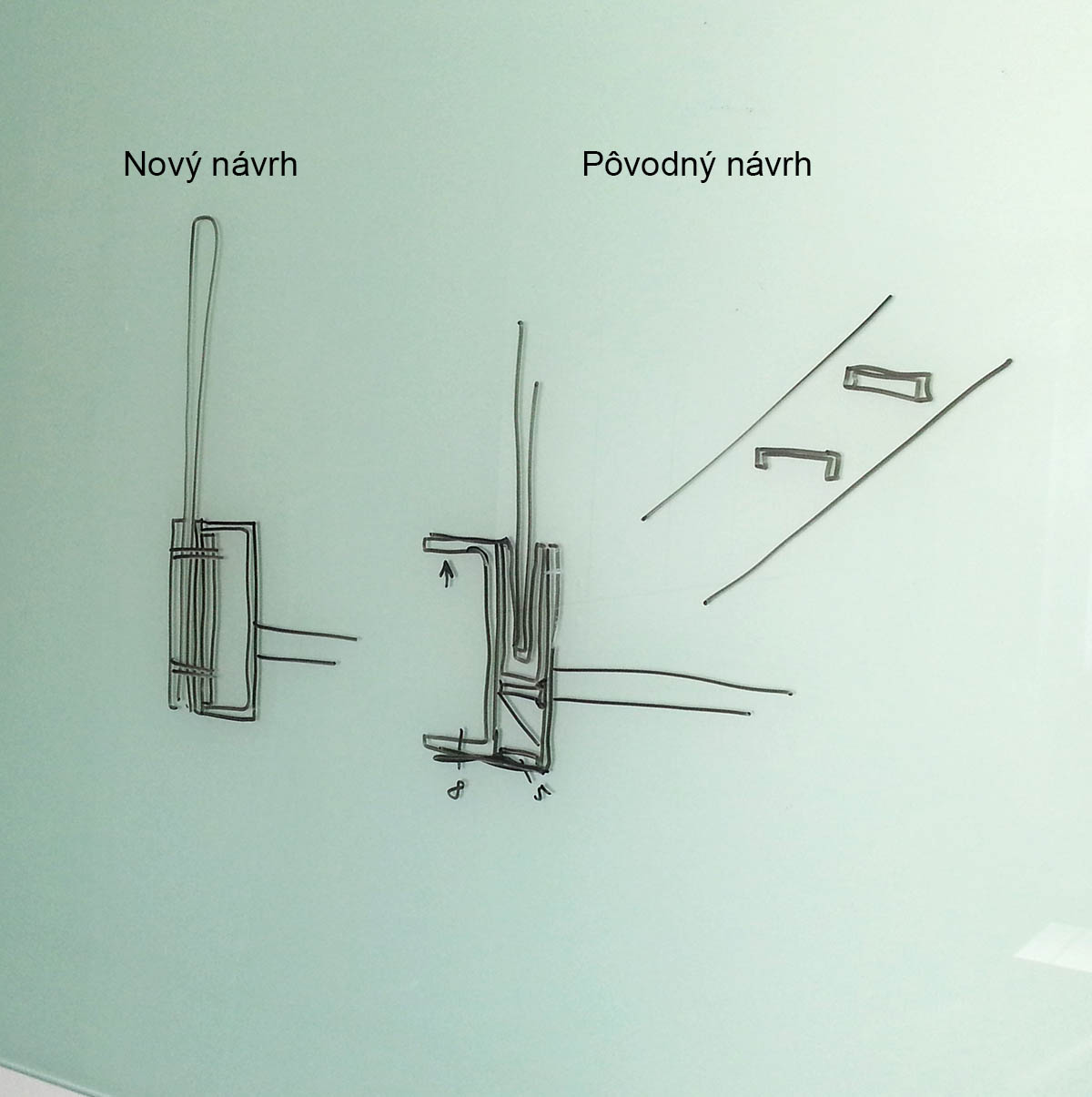

Pôvodný návrh počítal v reze schodiska s 8 mm U profilom s navarenými profilmi o hrúbke 5 mm a s uchytením zábradlia z vnútornej strany. Toto riešenie však obsahovalo veľa skrytých miest, ktoré bolo treba zvárať. Hrozilo prehrievanie materiálu, čo mohlo potenciálne spôsobiť pokrivenie plechov a profilov. Zamýšľaná kartáčová úprava oceli by v takomto prípade bola takmer nemožná. Pôvodný návrh tak mohol priniesť konštrukčné aj estetické problémy pri výrobe aj montáži.
Navrhli sme preto vlastné riešenie - cenovo aj technologicky lepšie, s ktorým architekti po vzájomnej konzultácii súhlasili. Podľa spätnej väzby vieme, že investor aj architekt sú s našou prácou spokojní. Vo finále to teda vyzerá tak, že 8 mm U profil zostal. Schody sme navárali priamo, profil je z vonkajšej strany zatvorený, pričom sklo zábradlia sme umiestnili z vonkajšej strany.
Ako to celé prebiehalo?

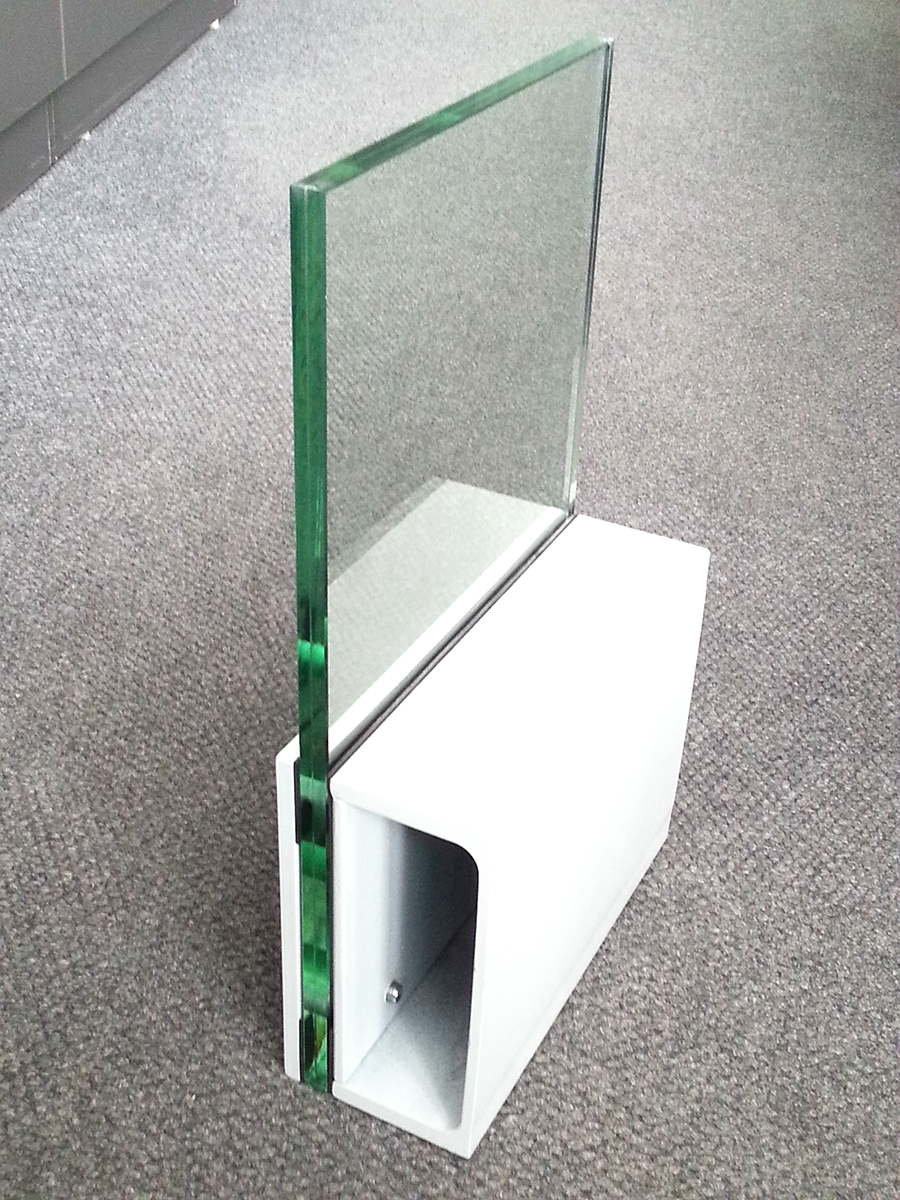

Po odsúhlasení zmeny technologického riešenia sme ešte doriešili farbu konštrukcie a betónov. Vyrobili sme niekoľko vzoriek navrhovaného profilu a spôsob kotvenia skla pre zábradlie schodiska. To, čo sme zamýšľali sme následne komunikovali so statikom.

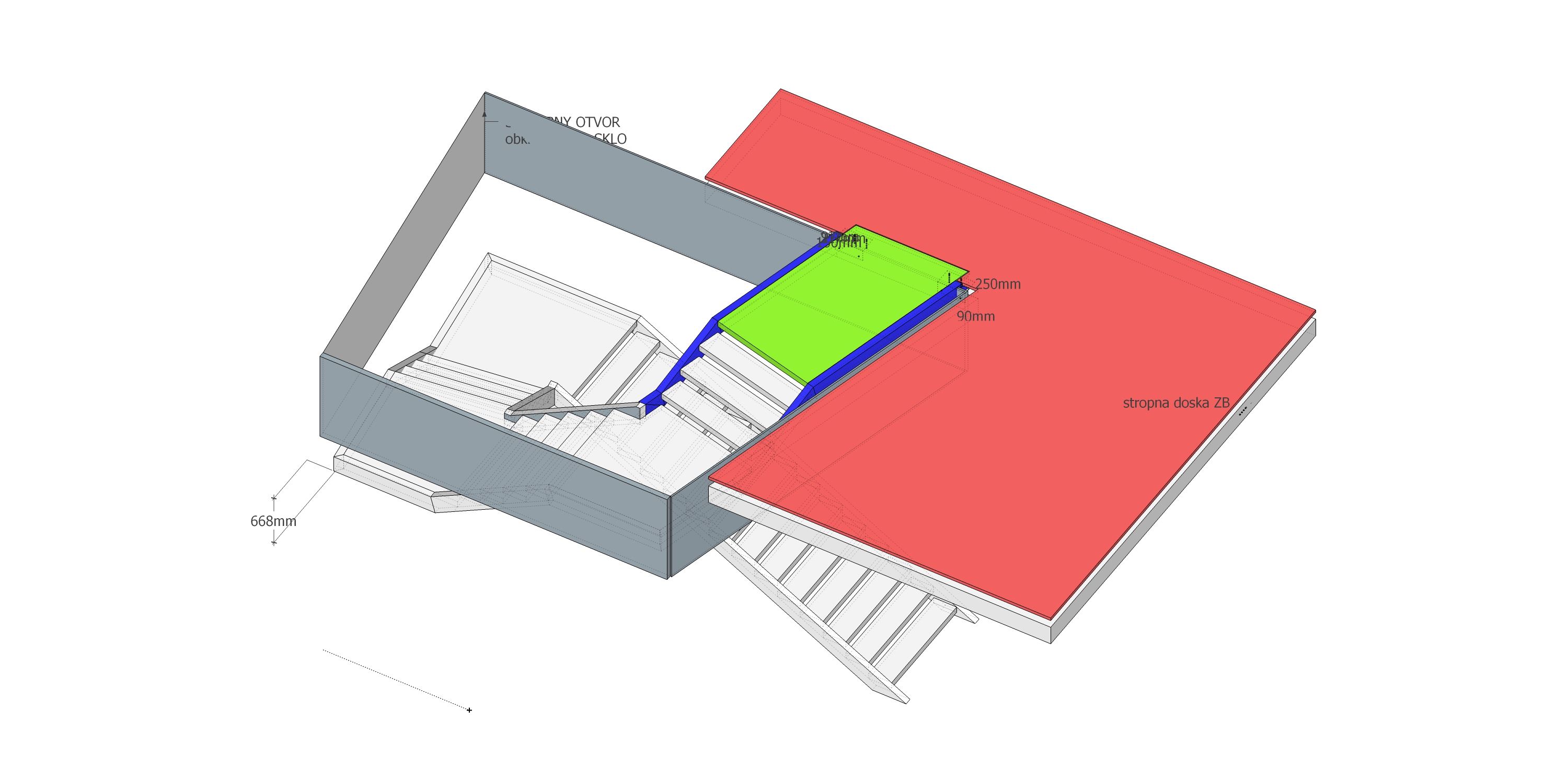

Keď sme si dohodli materiály a farebné prevedenie súčastí, vytvorili sme 3D model schodiska v programe CAD. Samotné kreslenie bolo pomerne náročné a zabralo približne týždeň. Prioritou bola absolútna presnosť pri výrobe, s odchýlkou maximálne do 3 mm. Výškové rozdiely s odchýlkou najviac 2 mm a polohové rozdiely 3 mm. V inom prípade by do seba ostatné súčasti nezapadli.
.jpg)

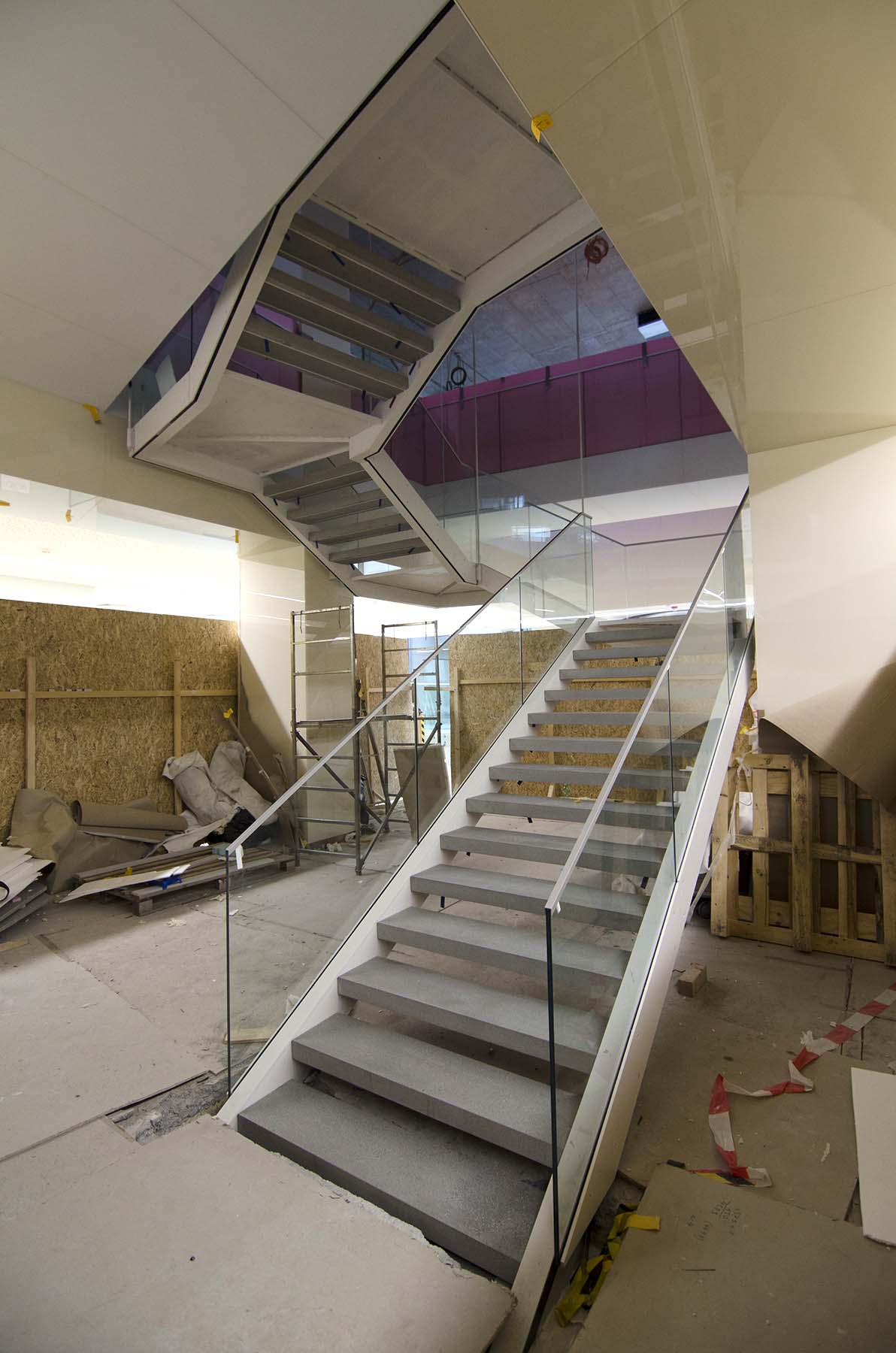

Následná výroba oceľovej konštrukcie nám zabrala asi dva týždne. Montáž priamo na mieste začala zavesením tiahiel do stropu a následne zavesením jednotlivých častí schodiska priamo na tiahla. Tie držia približne polovicu hmotnosti celej konštrukcie. Začali sme s prípravou povrchových úprav, po ktorých nasledovali ťahové skúšky kotvenia tiahiel a montáž skiel. Keď sme mali toto hotové pustili sme sa do montáže betónov.
Po dokončení hrubých prác prišlo na rad dokončovanie zameriavania skiel na galérii. Montáž podest sme rozdelili kvôli ich veľkosti na dve fázy. No a na záver prišla konečná úprava, dohladenie. Realizácia bola robená doslova v rukavičkách a s výnimočnou presnosťou. Len pre zaujímavosť uvedieme, že bežná kuchynská linka má väčšiu krivosť ako celá táto 2,5 tonová konštrukcia schodiska.
Moderné schodisko s citom k tradíciám
Po vstupe do foyer vás za automatickými otáčacími dverami privíta majestátne interiérové schodisko z našej dielne. Citlivo nadväzuje a prirodzene dopĺňa históriu aj industriálnu tradíciu, ktorú táto lokalita odráža.
